高精度チップLED
型番：AR-3030N-ER01S
製品詳細

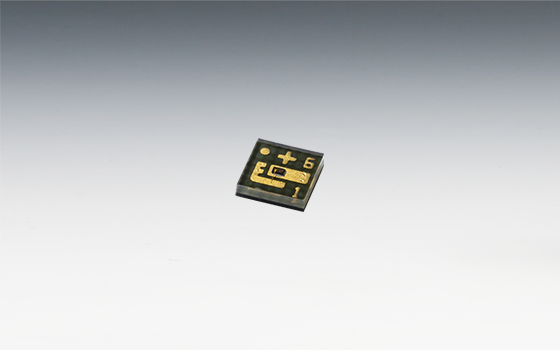

高精度チップLED
型番：AR-3030N-DR01P
RoHS対応
製品概要
OVERVIEW
高精度チップLEDの概要
独自工法で基板、素子、レンズ、すべての位置を高精度に仕上げたチップLEDです。
- 高出力型点光源LED (赤色) 搭載
- センサ用の投光用光源に最適
- 高信頼性
- 薄型パッケージ (t=0.7mm)
- 裏面端子により実装もコンパクト (3mm × 3mm)
資料ダウンロード
製品仕様
PRODUCT SPEC
絶対最大定格(Ta=25°C)
電気的光学的特性(Ta=25°C)
図面
DRAWING

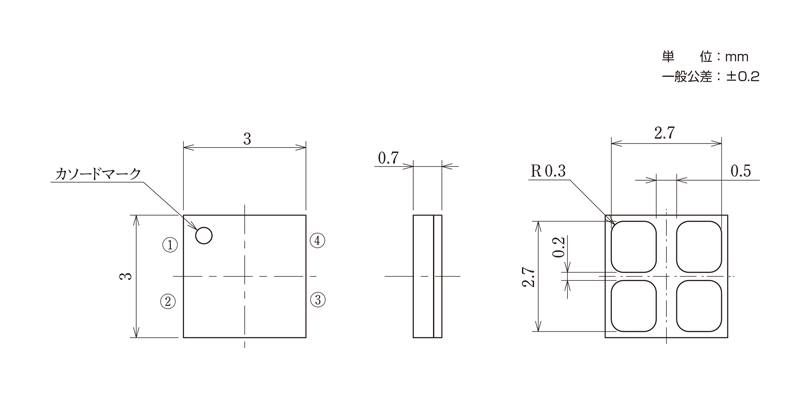

外形図

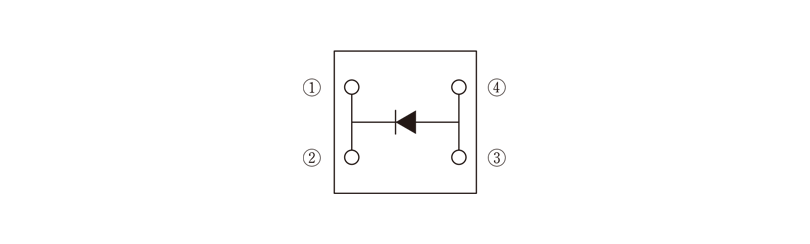

回路図

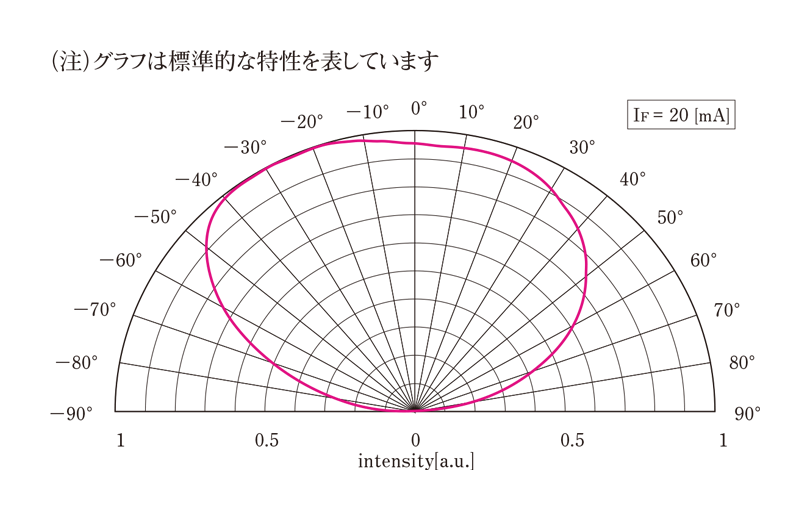

指向特性
注）グラフは標準的な特性を表しています
資料ダウンロード
※本ページに記載の製品仕様および製品外観は、改良等により予告なく変更させていただく場合があります。ご購入にあたっては最新の仕様書をご請求の上、内容をご確認下さい。
