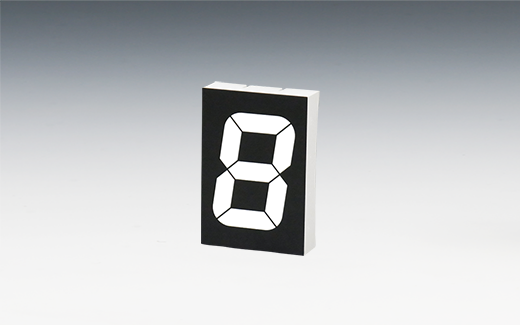

フルカラーLED数字表示器
型番：AD-221F
RoHS対応
製品概要
OVERVIEW
フルカラーLED数字表示器の概要
フルカラーLED数字表示器AD-221Fは、各セグメントにフルカラーチップLEDを1個ずつ搭載した7セグメント式の数字表示器です。フルカラーチップLEDには、自社製ALC-F270-Zを搭載しています。
- 1桁数字表示器
- 7セグメント数字表示器
- 高輝度フルカラー発光
- 均一発光、多彩な演出が可能
- 文字高さ：50.8mm（2インチ）
- 外形：70×48mm
- アノードコモン
- ディップタイプ
- 自社開発品、高品質で安心の国内生産
資料ダウンロード
製品仕様
PRODUCT SPEC
絶対最大定格(Ta=25°C)
※1 パルス幅1ms以下、デューティ比10％以下に適用します。
※2 Ｒ、Ｇ、Ｂ各LEDの損失のトータル値を定格内におさめてください。
注）数値はいずれも1セグメントあたりのものです。
電気的光学的特性(Ta=25°C)
製品の特長
FEATURE
フルカラーLED数字表示器には、文字高さが2インチ、1.2インチ、1インチの3種類があります。

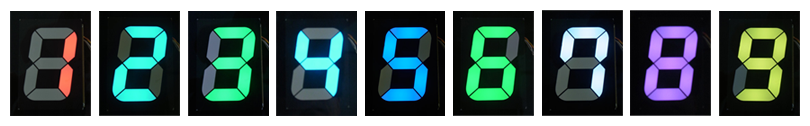

フルカラー7セグメントLED数字表示器の発光例
図面
DRAWING

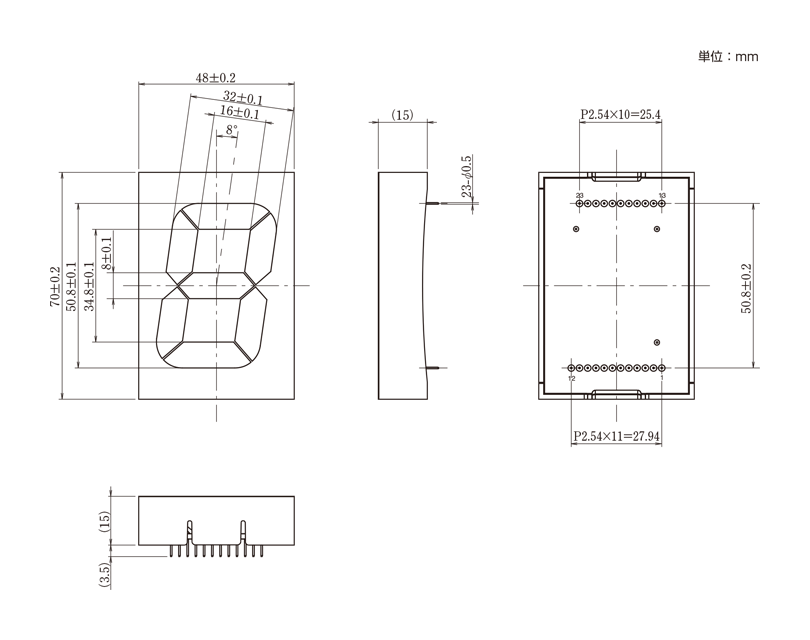

外形図

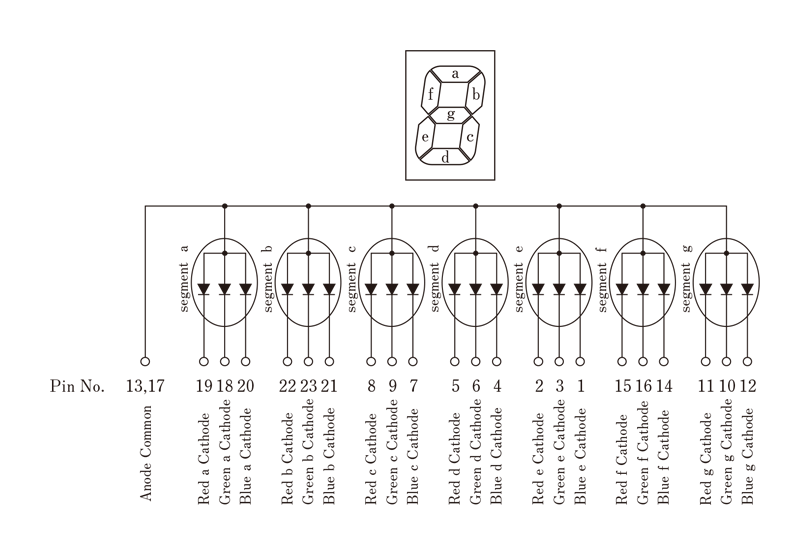

回路図
資料ダウンロード
※本ページに記載の製品仕様および製品外観は、改良等により予告なく変更させていただく場合があります。ご購入にあたっては最新の仕様書をご請求の上、内容をご確認下さい。
